Prenos toplote je temeljni proces v različnih industrijskih aplikacijah, zlasti pri taljenju in litju kovin. Kot vodilni dobavitelj izdelkov iz grafita, vključno z grafitnim kristalizatorjem, razumemo pomen učinkovitega prenosa toplote v teh procesih. V tem blogu bomo raziskali značilnosti prenosa toplote grafitnega kristalizatorja in kako koristi različnim industrijam.
1. Uvod v grafitne kristalizatorje
Grafitni kristalizatorji se pogosto uporabljajo v industriji taljenja in litja kovin zaradi svoje odlične toplotne prevodnosti, visoke temperaturne odpornosti in kemične stabilnosti. Ti kristalizatorji so zasnovani za nadzor procesa strjevanja staljenih kovin in zagotavljajo tvorbo kovinskih izdelkov visoke - kakovosti. Zaradi edinstvenih lastnosti grafita je idealen material za kristalizatorje, saj lahko prenese ekstremne temperature in ostra kemična okolja.
2. Toplotna prevodnost grafita
Ena najpomembnejših lastnosti prenosa toplote grafitnega kristalizatorja je njegova visoka toplotna prevodnost. Grafit ima razmeroma visoko toplotno prevodnost v primerjavi z mnogimi drugimi materiali, ki se uporabljajo v industriji. Toplotna prevodnost grafita se lahko giblje od 100 - 200 W/(m·K) v smeri ravnine - in 10 - 20 W/(m·K) v smeri ravnine skozi -, odvisno od vrste in kakovosti grafita.
Ta visoka toplotna prevodnost omogoča hiter prenos toplote od staljene kovine do sten kristalizatorja. Ko staljeno kovino vlijemo v grafitni kristalizator, se toplota hitro odvede stran od kovine, kar spodbuja hitro strjevanje. To hitro strjevanje lahko privede do finejših zrnatih struktur v kovini, kar posledično izboljša mehanske lastnosti končnega izdelka, kot sta trdnost in duktilnost.
3. Načini prenosa toplote v grafitnem kristalizatorju
V grafitnem kristalizatorju obstajajo trije glavni načini prenosa toplote: prevodnost, konvekcija in sevanje.
Vodenje
Kondukcija je primarni način prenosa toplote v samem grafitnem kristalizatorju. Visoka toplotna prevodnost grafita omogoča učinkovito prevajanje toplote z notranje površine kristalizatorja, ki je v stiku s staljeno kovino, na zunanjo površino. Ko se toplota prevaja skozi grafit, se nato razprši v okolico.
Hitrost prevodnega prenosa toplote je mogoče opisati s Fourierjevim zakonom toplotnega prevoda: (q=-kA\\frac{dT}{dx}), kjer je (q) hitrost prenosa toplote, (k) toplotna prevodnost grafita, (A) je prečna - površina preseka, skozi katero se prenaša toplota, in (\\frac{dT}{dx}) je temperaturni gradient.
Konvekcija
Konvekcija se pojavi v staljeni kovini znotraj kristalizatorja in v hladilnem mediju (kot je voda ali zrak) zunaj kristalizatorja. V staljeni kovini naravno konvekcijo poganjajo razlike v gostoti, ki jih povzročajo temperaturne razlike. Bolj vroča staljena kovina v bližini središča kristalizatorja se dvigne, medtem ko se hladnejša kovina v bližini sten potopi, kar ustvarja vzorec konvektivnega toka.
Zunaj kristalizatorja lahko za izboljšanje prenosa toplote uporabimo prisilno konvekcijo. Na primer, voda lahko kroži okoli kristalizatorja za učinkovitejše odvajanje toplote. Koeficient prenosa toplote za konvekcijo je odvisen od dejavnikov, kot so hitrost pretoka hladilnega medija, njegove lastnosti (kot so gostota, viskoznost in specifična toplota) in geometrija kristalizatorja.
sevanje
Prenos toplote s sevanjem ima tudi vlogo, zlasti pri visokih temperaturah. Vroča staljena kovina in notranja površina grafitnega kristalizatorja oddajata toplotno sevanje. Količina prenosa toplote zaradi sevanja je sorazmerna s četrto potenco absolutne temperature po Stefanovem - Boltzmannovem zakonu: (q=\\epsilon\\sigma A(T_1^4 - T_2^4)), kjer je (\\epsilon) emisijska sposobnost površine, (\\sigma) Stefanova - Boltzmannova konstanta ((5,67\\times10^{-8}\\ W/(m^2\\cdot K^4))), (A) je površina, (T_1) in (T_2) pa sta absolutni temperaturi obeh površin, vključenih v izmenjavo sevanja.
4. Dejavniki, ki vplivajo na prenos toplote v grafitnih kristalizatorjih
Na značilnosti prenosa toplote grafitnega kristalizatorja lahko vpliva več dejavnikov:
Kakovost grafita
Kakovost grafita, uporabljenega v kristalizatorju, lahko pomembno vpliva na prenos toplote. Grafit visoke - čistosti z dobro - urejeno kristalno strukturo ima na splošno večjo toplotno prevodnost. Nečistoče v grafitu lahko delujejo kot razpršilna središča za fonone, ki prenašajo toploto -, kar zmanjša toplotno prevodnost.
Dizajn kristalizatorja
Zasnova kristalizatorja, kot so njegova oblika, velikost in debelina stene, lahko vpliva na prenos toplote. Kristalizator s tanjšo - steno omogoča hitrejše prevajanje toplote skozi stene. Poleg tega lahko oblika kristalizatorja vpliva na vzorec toka staljene kovine in konvekcijski prenos toplote znotraj kristalizatorja. Na primer, kristalizator z bolj poenostavljeno obliko lahko spodbuja boljši konvekcijski tok in enakomernejši prenos toplote.
Hladilni pogoji
Pogoji hlajenja okoli kristalizatorja so ključni za prenos toplote. Vrsta hladilnega medija (voda, zrak ali kombinacija), pretok hladilnega medija in temperatura hladilnega medija vplivajo na hitrost prenosa toplote. Na primer, povečanje pretoka vode okoli kristalizatorja lahko poveča konvekcijski koeficient prenosa toplote, kar vodi do učinkovitejšega odvajanja toplote.
5. Uporaba grafitnih kristalizatorjev na podlagi karakteristik prenosa toplote
Ulivanje kovin
V postopkih litja kovin, kot sta kontinuirno in tlačno litje, se grafitni kristalizatorji pogosto uporabljajo. Pri kontinuirnem litju omogoča hiter prenos toplote, ki ga zagotavlja grafitni kristalizator, neprekinjeno proizvodnjo dolgih kovinskih izdelkov z dosledno kakovostjo. Hitro strjevanje pomaga preprečiti napake, kot so votline zaradi krčenja in poroznost v ulitku.
Polprevodniška industrija
Grafitni kristalizatorji se uporabljajo tudi v industriji polprevodnikov za rast enojnega - kristalnega silicija. Natančen nadzor prenosa toplote v grafitnem kristalizatorju je bistvenega pomena za gojenje enojnega - kristalnega silicija visoke kakovosti - z enakimi lastnostmi. Visoka toplotna prevodnost grafita pomaga vzdrževati stabilen temperaturni gradient med procesom rasti kristala, kar je ključnega pomena za nastanek monokristala brez - defektov.
6. Naši izdelki za grafitne kristalizatorje

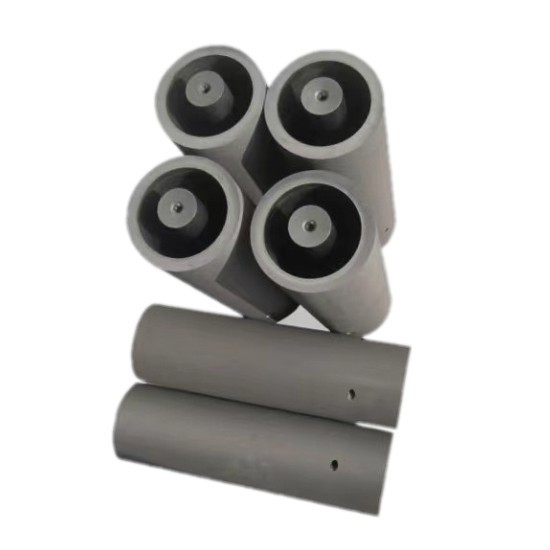

Kot dobavitelj izdelkov iz grafita ponujamo široko paleto grafitnih kristalizatorjev z različnimi specifikacijami in oblikami, ki ustrezajo raznolikim potrebam naših strank. Naši kristalizatorji so izdelani iz - kakovostnih grafitnih materialov, ki zagotavljajo odličen prenos toplote.

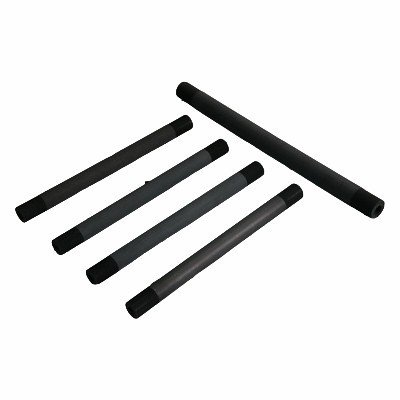

Poleg grafitnih kristalizatorjev ponujamo tudi druge sorodne grafitne izdelke, kot so grafitne cevi in grafitni kalupi za ulivanje kovancev. Ti izdelki imajo tudi koristi od visoke toplotne prevodnosti in drugih odličnih lastnosti grafita.
7. Zaključek in poziv k dejanju
Zaradi lastnosti prenosa toplote grafitnega kristalizatorja, vključno z visoko toplotno prevodnostjo in zmožnostjo podpiranja več načinov prenosa toplote, je nepogrešljivo orodje v številnih industrijskih aplikacijah. Ne glede na to, ali ste v industriji litja kovin ali industriji polprevodnikov, lahko naši grafitni kristalizatorji zagotovijo učinkovite rešitve za prenos toplote za izboljšanje kakovosti in produktivnosti vaših procesov.
Če vas zanimajo naši izdelki grafitnih kristalizatorjev ali bi radi razpravljali o vaših posebnih zahtevah za prenos toplote, nas kontaktirajte. Zavezani smo k zagotavljanju visoko - kakovostnih izdelkov in strokovne tehnične podpore, ki vam pomaga doseči najboljše rezultate v vaših industrijskih aplikacijah.
Reference
Touloukian, YS in Ho, CY (1970). Termofizične lastnosti snovi: toplotna prevodnost: nekovinske trdne snovi. IFI/Plenum.
Incropera, FP in DeWitt, DP (2002). Osnove prenosa toplote in mase. Wiley.
